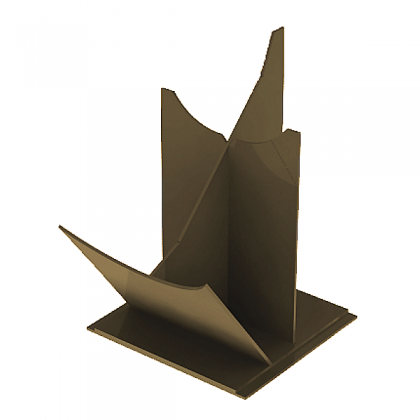

Опора сварных отводов ОСТ 34-10-621-93
В свободном остатке: 0 шт.
Отправить заявку
Характеристики
Страна производства
—
Россия
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Опора сварных отводов ОСТ 34-10-621-93
В свободном остатке: 0 шт.
Отправить заявку
#PROP_TITLE#
—
#PROP_VALUE#
Опора сварных отводов ОСТ 34-10-621-93
| Обозначение | Исполнение опор | Для трубопроводов Dн | Масса, кг |
|---|---|---|---|
| Опора 108-01 ОСТ 34-10-621 | 01 | o108 | 3,20 |
| Опора 133-02 ОСТ 34-10-621 | 02 | o133 | 3,60 |
| Опора 159-03 ОСТ 34-10-621 | 03 | o159 | 3,90 |
| Опора 219-04 ОСТ 34-10-621 | 04 | o219 | 6,40 |
| Опора 273-05 ОСТ 34-10-621 | 05 | o273 | 8,70 |
| Опора 325-06 ОСТ 34-10-621 | 06 | o325 | 16,00 |
| Опора 377-07 ОСТ 34-10-621 | 07 | o377 | 19,00 |
| Опора 426-08 ОСТ 34-10-621 | 08 | o426 | 27,00 |
| Опора 530-09 ОСТ 34-10-621 | 09 | o530 | 39,00 |
| Опора 530-10 ОСТ 34-10-621 | 10 | o530 | 36,00 |
| Опора 630-11 ОСТ 34-10-621 | 11 | o630 | 112,00 |
| Опора 630-12 ОСТ 34-10-621 | 12 | o630 | 56,00 |
| Опора 720-13 ОСТ 34-10-621 | 13 | o720 | 146,00 |
| Опора 720-14 ОСТ 34-10-621 | 14 | o720 | 77,00 |
| Опора 820-15 ОСТ 34-10-621 | 15 | o820 | 187,00 |
| Опора 820-16 ОСТ 34-10-621 | 16 | o820 | 99,00 |
| Опора 1020-17 ОСТ 34-10-621 | 17 | o1020 | 268,00 |
| Опора 1020-18 ОСТ 34-10-621 | 18 | o1020 | 148,00 |
| Опора 1220-19 ОСТ 34-10-621 | 19 | o1220 | 381,00 |
| Опора 1220-20 ОСТ 34-10-621 | 20 | o1220 | 216,00 |
| Опора 1420-21 ОСТ 34-10-621 | 21 | o1420 | 388,00 |
| Опора 1420-22 ОСТ 34-10-621 | 22 | o1420 | 273,00 |
Размеры изделий
| Исполнения опор | Для трубопроводов Dн | Допускаемая вертикальная нагрузка | Допускаемое осевое усиление Рх при поперечном усилии Рz, кН (кгс) | R | H? | L | B | L ± 3,0 | K | Масса, кг | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Рz=Px | Pz=0,5Px | ||||||||||
| 1 | o108 | 300 | 2,5 (250) | 4,7 (470) | 305,0 | 311,0 | 120,0 | 80,0 | 38,0 | 4,0 | 3,20 |
| 2 | o133 | 400 | 3,7 (370) | 4,8 (480) | 320,0 | 321,0 | 130,0 | 100,0 | 42,0 | 4,0 | 3,60 |
| 3 | o159 | 500 | 4,4 (440) | 6,7 (670) | 330,0 | 336,0 | 140,0 | 110,0 | 42,0 | 4,0 | 3,90 |
| 4 | o219 | 1000 | 8 (800) | 8,3 (830) | 360,0 | 373,0 | 160,0 | 140,0 | 54,0 | 6,0 | 6,40 |
| 5 | o273 | 1500 | 11,6 (1160) | 13 (1300) | 410,0 | 413,0 | 180,0 | 170,0 | 56,0 | 6,0 | 8,70 |
| 6 | o325 | 2000 | 20 (2000) | 21 (2100) | 490,0 | 477,0 | 210,0 | 210,0 | 52,0 | 10,0 | 16,00 |
| 7 | o377 | 2500 | 20 (2000) | 24 (2400) | 570,0 | 532,0 | 230,0 | 210,0 | 56,0 | 10,0 | 19,00 |
| 8 | o426 | 3000 | 27 (2700) | 30 (3000) | 640,0 | 596,0 | 270,0 | 250,0 | 72,0 | 12,0 | 27,00 |
| 9 | o530 | 4000 | 35 (3500) | 38 (3800) | 800,0 | 711,0 | 330,0 | 310,0 | 130,0 | 12,0 | 39,00 |
| 10 | o530 | 4000 | 48 (4800) | 68 (6800) | 530,0 | 516,0 | 300,0 | 300,0 | 70,0 | 14,0 | 36,00 |
| 11 | o630 | 5000 | 55 (5500) | 93 (9300) | 950,0 | 1016,0 | 550,0 | 360,0 | 105,0 | 14,0 | 112,00 |
| 12 | o630 | 5000 | 62 (6200) | 90 (9000) | 630,0 | 616,0 | 360,0 | 360,0 | 65,0 | 14,0 | 56,00 |
| 13 | o720 | 6200 | 83 (8300) | 140 (14000) | 1080,0 | 1116,0 | 620,0 | 400,0 | 125,0 | 14,0 | 146,00 |
| 14 | o720 | 6200 | 95 (9500) | 135 (13500) | 720,0 | 666,0 | 400,0 | 400,0 | 60,0 | 14,0 | 77,00 |
| 15 | o820 | 8000 | 95 (9500) | 160 (16000) | 1230,0 | 1266,0 | 700,0 | 450,0 | 140,0 | 14,0 | 187,00 |
| 16 | o820 | 8000 | 109 (10900) | 157 (15700) | 820,0 | 766,0 | 460,0 | 450,0 | 80,0 | 14,0 | 99,00 |
| 17 | o1020 | 12400 | 119 (11900) | 203 (20300) | 1530,0 | 1516,0 | 850,0 | 550,0 | 175,0 | 14,0 | 268,00 |
| 18 | o1020 | 12400 | 133 (13300) | 191 (19100) | 1020,0 | 916,0 | 550,0 | 550,0 | 75,0 | 14,0 | 146,00 |
| 19 | o1220 | 16700 | 142 (14200) | 243 (24300) | 1830,0 | 1766,0 | 1000,0 | 650,0 | 205,0 | 14,0 | 381,00 |
| 20 | o1220 | 16700 | 170 (17000) | 254 (25400) | 1220,0 | 1116,0 | 670,0 | 650,0 | 100,0 | 14,0 | 216,00 |
| 21 | o1420 | 21000 | 173 (17300) | 294 (29400) | 2130,0 | 2016,0 | 1150,0 | 760,0 | 235,0 | 14,0 | 566,00 |
| 22 | o1420 | 21000 | 204 (20400) | 304 (30400) | 1420,0 | 1266,0 | 760,0 | 760,0 | 130,0 | 14,0 | 273,00 |
